Notas de taller · maquetas de arquitectura
Taller de maquetas de arquitectura: escala, materiales y precisión en el montaje
Una maqueta no es una miniatura fiel del edificio, sino una traducción. Cada decisión —la escala, el grosor del cartón, la manera de rematar una junta— define qué parte del proyecto se vuelve visible y cuál se deja fuera. Estas páginas recogen ese trabajo por dentro: cómo se prepara el material, cómo se corta, cómo se pega y cómo se presenta la pieza terminada.
Lo que se trata aquí
- Escala y nivel de detalle
- Cartón, poliestireno, chapa y metacrilato
- Corte a cuchilla y corte láser
- Encolado y ajuste de juntas
- Relieve y presentación de la parcela
- Acristalamiento y vegetación convencionales
- Iluminación, transporte y almacenaje
- Organización de la mesa de trabajo

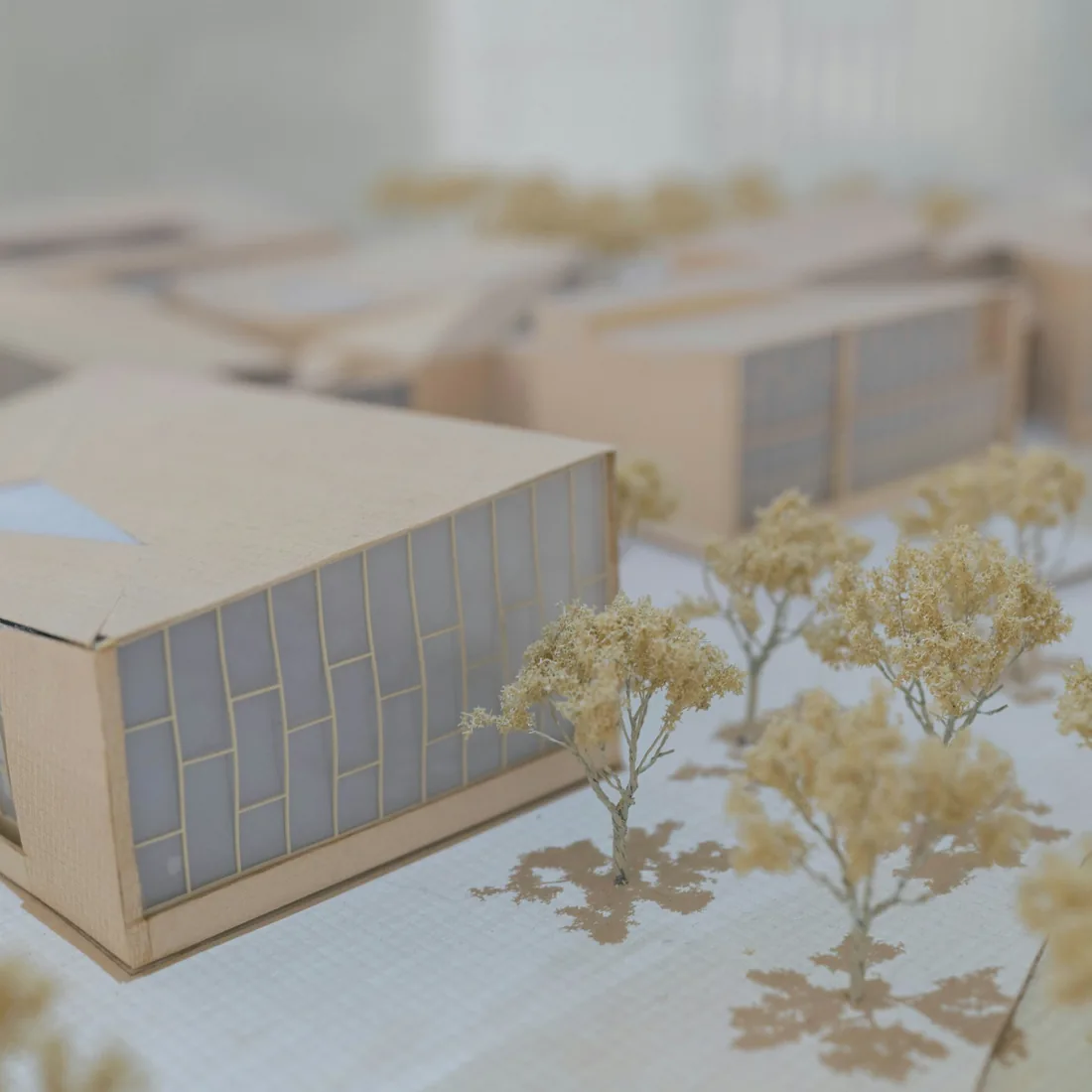

Imagen 01Volúmenes montados en material claro y uniforme: la ausencia de color obliga a que la forma, las sombras propias y los encuentros entre planos sostengan por sí solos la lectura del conjunto. Imagen editorial de referencia, sin relación con ningún encargo concreto.
Cómo se elige la escala y hasta dónde llega el detalle
La escala se decide antes de comprar el primer pliego, porque condiciona todo lo demás: el espesor aparente de un muro, la posibilidad de insinuar una carpintería, el peso final de la pieza y el espacio que ocupará cuando se guarde. En un 1:500 el edificio funciona como volumen dentro de un tejido; en 1:200 empiezan a distinguirse cubiertas, huecos y accesos; en 1:100 la fachada admite ya un despiece razonable; a partir de 1:50 la maqueta se acerca al detalle constructivo y exige un material más estable que el cartón fino.
La pregunta útil no es «qué escala es más bonita», sino «qué debe entenderse al mirar la maqueta sin que nadie la explique». Si lo que importa es la relación con la calle y las medianeras, un volumen limpio a escala pequeña dice más que una fachada llena de aberturas diminutas mal cortadas. Si lo que se estudia es una secuencia de patios, conviene subir de escala aunque haya que reducir la superficie representada.
El nivel de detalle debe ser homogéneo. Una maqueta con la fachada principal muy trabajada y el resto resuelto en bloque desplaza la atención hacia el contraste entre ambas partes y no hacia el edificio. Es preferible bajar el detalle general que subirlo solo en una zona.
- Un espesor de 2 mm equivale a 40 cm en 1:200 y a 10 cm en 1:50: el mismo cartón cambia de significado según la escala.
- Todo elemento por debajo de medio milímetro real tiende a romperse en el montaje o a perderse visualmente.
- Conviene fijar desde el principio qué se representa y qué se omite, y anotarlo en una lista breve antes de cortar.
Cartón, poliestireno, chapa de madera y metacrilato
Cada material tiene una manera propia de comportarse bajo la cuchilla, ante la cola y con la humedad del ambiente. Conocer esas reacciones evita la mayoría de los desastres de última hora.
Cartón y cartón pluma
El cartón gris y el cartón pluma son el punto de partida de casi cualquier estudio de volúmenes. Son baratos, se cortan con cuchilla y admiten correcciones. El cartón pluma, en cambio, deja ver su alma de espuma en los cantos: si el canto queda a la vista, hay que rematarlo con una tira fina del mismo material o aceptar esa textura como parte del lenguaje de la maqueta. El cartón absorbe humedad y se comba, así que los pliegos deben guardarse en plano y nunca apoyados contra la pared.
Poliestireno extruido y planchas de espuma
El poliestireno se usa sobre todo para masas y terreno. Se lija bien, permite rebajes y curvas suaves y pesa muy poco, pero se disuelve con disolventes y con algunas colas de contacto. Antes de aplicar cualquier producto nuevo conviene probarlo en un recorte: la reacción se ve en segundos.
Chapa de madera
La chapa aporta veta y calidez, y funciona bien cuando el proyecto trabaja con madera real o cuando se busca diferenciar una pieza del resto del conjunto. Es direccional: la veta se nota mucho a escala pequeña y conviene orientarla siempre en el mismo sentido dentro de una misma superficie. Se corta mejor con varias pasadas suaves que con una fuerte, porque tiende a astillarse en el borde de salida.
Metacrilato
El metacrilato resuelve superficies acristaladas, láminas de agua y bases resistentes. Transparente, translúcido u opalino cambian por completo la lectura de un hueco. Es rígido y estable, pero marca las huellas y se raya con facilidad, de modo que conviene mantener el film protector hasta el último momento del montaje.
Antes de comprar material
- Comprobar el espesor real con un calibre, no el nominal del envase.
- Calcular la superficie necesaria y añadir un margen para pruebas y errores.
- Verificar que todos los pliegos son del mismo lote y tono.
- Confirmar que el material admite el sistema de corte previsto.
Al recibirlo
- Guardar en plano, sin apoyar en vertical contra un muro.
- Mantener los pliegos alejados de radiadores y ventanas.
- Etiquetar espesores para no confundirlos durante el montaje.
- Reservar los recortes grandes: sirven para pruebas de cola y de corte.
Corte a cuchilla y corte en láser
La cuchilla sigue siendo la herramienta más rápida para una pieza suelta, una corrección o una prueba de encuentro. Exige hoja nueva, regla metálica con protección para los dedos y varias pasadas: la primera marca, las siguientes profundizan. Forzar el corte en una sola pasada desvía la hoja y produce un canto en bisel que después no encaja.
El corte láser da precisión repetible y permite grabar líneas de plegado, numerar piezas y resolver despieces complejos que a mano serían inviables. A cambio deja un canto oscurecido en el cartón y la madera, y exige preparar el archivo con criterio: capas separadas para corte y grabado, líneas cerradas, sin trazos duplicados y con el espesor de material declarado correctamente.
Ningún sistema sustituye al otro. Lo habitual es cortar en láser las series repetidas y las piezas de geometría difícil, y reservar la cuchilla para ajustes, remates y todo lo que aparece cuando la maqueta empieza a levantarse.
- Comprobar el kerf: el láser retira material y las piezas quedan algo más pequeñas de lo dibujado.
- Dejar pestañas mínimas para que las piezas pequeñas no se muevan al terminar el corte.
- Cortar siempre una pieza de prueba antes de lanzar la plancha completa.
- Cambiar la hoja de la cuchilla mucho antes de que empiece a arrastrar el cartón.
Encolado y precisión de las juntas
La calidad de una maqueta se juzga de cerca, y de cerca lo que se ve son las juntas. Un volumen bien proporcionado con esquinas abiertas parece descuidado; un volumen modesto con encuentros limpios parece resuelto. Por eso el encolado merece más tiempo del que suele dedicársele.
La regla básica es aplicar poca cola y sostener la pieza el tiempo suficiente. El exceso rebosa por la junta, marca el material y, en superficies claras, deja un brillo imposible de eliminar. Conviene extenderla con un palillo o una espátula fina en lugar de directamente desde el envase, y limpiar el sobrante mientras aún está fresco.
Las esquinas admiten dos soluciones: el testa contra cara, más rápido, que deja ver el canto de una de las piezas; y el inglete a 45°, más limpio pero mucho menos tolerante con los errores de corte. En escalas pequeñas la diferencia se nota; en escalas grandes puede resolverse el canto con una tira de acabado.
Las escuadras auxiliares, los bloques de contrapeso y las pinzas ligeras son tan importantes como la cola. Un montaje sin apoyos se sostiene con las manos, y las manos se cansan y se mueven.
- Montar en seco toda la pieza antes de aplicar la primera gota de cola.
- Empezar por los elementos que dan rigidez —forjados, tabiques interiores— y cerrar después las fachadas.
- Comprobar la escuadra en cada paso, no al final.
- Dejar secar completamente antes de manipular: la mayoría de las juntas fallan por prisa, no por mala cola.
Relieve del terreno y presentación de la parcela
El terreno explica por qué el edificio es como es. Sin él, una maqueta queda flotando y pierde buena parte de su argumento. El sistema más extendido sigue siendo el de curvas de nivel apiladas: cada plancha corresponde a una cota y el escalonado resultante se acepta como convención o se suaviza con masilla y lijado, según el grado de abstracción que se busque.
La decisión importante es dónde termina la maqueta. Un corte limpio y recto en el borde de la base convierte el terreno en una pieza de estudio; un borde irregular sugiere continuidad con lo que queda fuera. Ambas opciones son legítimas, pero deben ser deliberadas y coherentes con el resto del trabajo.
El entorno inmediato conviene tratarlo con un nivel de detalle inferior al del proyecto: volúmenes de edificaciones vecinas sin huecos, viario apenas insinuado, arbolado reducido a masas. Así la mirada distingue de inmediato qué es el proyecto y qué es el contexto.
Curvas de nivel
- Numerar cada plancha antes de separarla de la matriz.
- Marcar dos puntos de referencia comunes para alinear el apilado.
- Elegir un espesor que corresponda a una equidistancia razonable en la escala elegida.
Base y borde
- Base rígida y algo mayor que el terreno, con canto tratado.
- Orientación y escala grabadas o rotuladas de forma discreta.
- Punto fijo de referencia para volver a colocar piezas desmontables.
Representación convencional del acristalamiento y la vegetación
Ni el vidrio ni los árboles pueden reproducirse literalmente a escala pequeña, y el intento suele empeorar el resultado. Lo que funciona es la convención: un signo que el observador entiende sin confundirlo con la realidad.
Para el acristalamiento hay tres caminos frecuentes. El hueco vacío, que lee el vidrio como sombra y funciona muy bien en maquetas monocromas. La lámina translúcida o opalina retranqueada unos milímetros respecto al plano de fachada, que devuelve el espesor del muro. Y el metacrilato transparente, útil cuando interesa mostrar el interior, aunque obliga a cuidar mucho lo que hay detrás, porque todo se ve.
La vegetación admite el mismo razonamiento. Masas de espuma teñida, volúmenes de esponja o simples cilindros y esferas de material homogéneo transmiten porte y densidad sin fingir especies concretas. Mezclar árboles muy realistas con un edificio abstracto rompe la coherencia: el ojo va antes al árbol que al proyecto.
- Mantener una única convención para todos los huecos de la maqueta.
- Retranquear el plano de vidrio para que la fachada gane profundidad.
- Reducir la variedad de arbolado a dos o tres portes bien diferenciados.
- Evitar acabados brillantes en el entorno: compiten con el edificio.
Iluminación de la maqueta
Iluminar una maqueta por dentro cambia lo que cuenta: aparecen el ritmo de los huecos, la profundidad de las plantas bajas y la relación entre lleno y vacío al anochecer. También multiplica el trabajo, porque obliga a pensar el interior de la pieza desde el primer corte.
Lo primero es decidir si la luz es continua o puntual, y si se dispone de acceso al interior una vez cerrado el volumen. Una maqueta iluminada suele necesitar una base con cámara para el cableado, una tapa registrable y difusores que eviten ver la fuente a través del hueco. La luz cruda, vista directamente desde fuera, delata la instalación y arruina el efecto.
Conviene además contar con la iluminación exterior: la que aporta la sala donde se expone. Una maqueta pensada para luz rasante muestra relieves que desaparecen bajo un fluorescente cenital. Probar la pieza en varias condiciones antes de darla por terminada evita sorpresas.
- Prever el paso de cables antes de cerrar forjados y cubiertas.
- Difundir siempre la fuente: papel vegetal, opalina o una capa de pintura mate clara.
- Dejar accesible el punto de conexión para poder revisarlo.
- Comprobar el resultado con luz ambiente encendida y apagada.
Transporte y conservación
Muchas maquetas se estropean después de terminadas. El traslado a una presentación, un cambio de mesa o unos meses en un armario producen más daños que todo el proceso de montaje. Pensar el transporte desde el principio suele significar decisiones muy sencillas: una base con puntos de agarre claros, elementos altos desmontables y una caja hecha a medida en lugar de improvisada.
Para el traslado, lo eficaz es inmovilizar sin comprimir. La pieza debe apoyarse en la base, no en las fachadas, y el relleno debe impedir el desplazamiento lateral sin ejercer presión sobre las partes frágiles. El plástico de burbujas en contacto directo con superficies claras puede dejar marca; una capa intermedia de papel neutro lo evita.
En almacenaje, los enemigos son la humedad, la luz directa y el polvo. El cartón se comba, los materiales claros amarillean con el sol y el polvo depositado sobre una maqueta blanca es prácticamente imposible de retirar sin dañar aristas. Una funda ligera y un lugar estable resuelven casi todo.
Antes de mover la pieza
- Retirar y guardar por separado los elementos desmontables.
- Fotografiar el conjunto montado como referencia para recolocar.
- Comprobar que la base soporta el peso al levantarla por los extremos.
- Preparar caja rígida con holgura suficiente y relleno estable.
En el almacenaje
- Lugar seco, sin cambios bruscos de temperatura.
- Sin luz solar directa sobre materiales claros.
- Funda o caja cerrada contra el polvo.
- Nunca apilar objetos encima de la base.
Planificación de la mesa de trabajo
La mesa condiciona el resultado más de lo que parece. Un tablero pequeño obliga a mover piezas a medio secar; una base de corte gastada desvía la cuchilla; una luz cenital única llena la superficie de sombras propias justo donde hay que cortar. Ordenar el espacio es parte del oficio.
Funciona bien dividir la superficie en tres zonas estables: una de corte, con base de corte y regla siempre a mano; una de montaje y secado, despejada, donde las piezas puedan quedarse quietas el tiempo necesario; y una de material, con los pliegos en plano y los recortes clasificados por espesor. Las herramientas cortantes viven en la zona de corte y vuelven a ella siempre.
La luz principal debe llegar lateral y algo rasante, de forma que las marcas de lápiz y los cantos se distingan sin deslumbrar. Un segundo punto de luz orientable ayuda en los remates. Y conviene reservar un espacio pequeño y visible para las piezas diminutas, que son las que desaparecen.
- Base de corte con la superficie en buen estado y rotada periódicamente.
- Regla metálica larga, escuadra fiable y cuchillas de repuesto accesibles.
- Recipiente cerrado para restos de cuchilla y material sobrante.
- Zona de secado libre de tránsito, fuera del alcance de codos y cables.
